Module combiné 2.4GHz de RTL8723DS Bluetooth4.2 SDIO pour la tablette

Détails de produit

Lieu d'origine: La Chine

Nom de marque: OFLYCOMM

Certification: CE/FCC/SRRC/ROHS/REACH

Numéro de modèle: 6223A-SRD

Conditions de paiement et d'expédition

Quantité de commande min: 5/pcs

Prix: USD 2.1-3/pcs

Détails d'emballage: Bobine

Délai de livraison: 15-40 jours ouvrables

Conditions de paiement: T/T

Capacité d'approvisionnement: 4000000pcs/month

Obtenez le meilleur prix
Point culminant:

Module combiné de RTL8723DS SDIO

,

module combiné de Bluetooth 4

,

2 SDIO

Jeu de puces:
RTL8723DS
Norme de WiFi:
IEEE802.11b/g/n
Fréquence:
2.4GHz
Interface:
SDIO/Uart
Appui d'OS:
Windows/Android /Linux
Sécurité:
WEP, TKIP, AES, WPA, WPA2
Taille:
12.0x12.0x1.8mm
Application du projet:
Tablette
Jeu de puces:
RTL8723DS
Norme de WiFi:
IEEE802.11b/g/n
Fréquence:
2.4GHz
Interface:
SDIO/Uart
Appui d'OS:
Windows/Android /Linux
Sécurité:
WEP, TKIP, AES, WPA, WPA2
Taille:
12.0x12.0x1.8mm
Application du projet:
Tablette
Module combiné 2.4GHz de RTL8723DS Bluetooth4.2 SDIO pour la tablette

Module combiné RTL8723DS Bluetooth4.2 SDIO 2,4 GHz pour tablette PC



ProduitAperçu

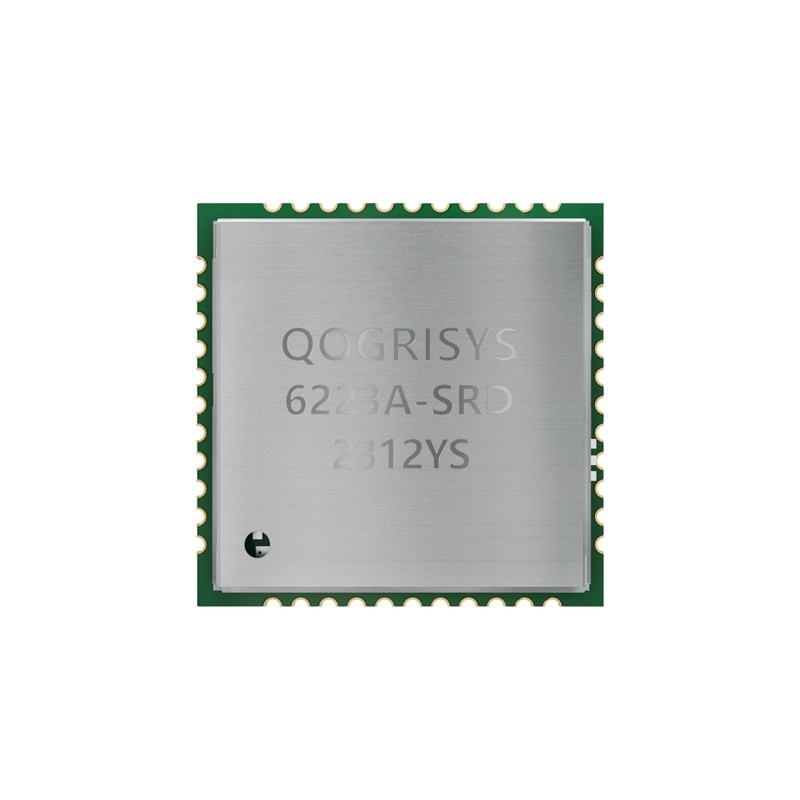

Le 6223A-SRD est un module combiné Wi-Fi + BT de petite taille et à profil bas avec une empreinte LGA (Land-Grid Array), la taille de la carte est de 12 mm * 12 mm avec une épaisseur de module de 1,9 mm.Il peut être facilement fabriqué selon le processus SMT et convient parfaitement aux tablettes PC, ultrabooks, appareils mobiles et produits de consommation.Il fournit une interface SDIO pour le Wi-Fi pour se connecter au processeur hôte et une interface UART haute vitesse pour BT.Il dispose également d'une interface PCM pour la transmission de données audio avec lien direct vers un codec audio externe via un contrôleur BT.Le débit Wi-Fi peut aller jusqu'à 150 Mbps en théorie en utilisant la technologie MIMO 1x1 802.11nb/g/n et Bluetooth peut prendre en charge BT2.1+EDR/BT3.0 et BT4.2.6223A-SRD utilise une puce unique Wi-Fi/BT hautement intégrée basée sur un processus COMS avancé.6223A-SRD intègre des blocs fonctionnels Wi-Fi/BT entiers dans une puce, tels que SDIO/UART, MAC, BB, AFE, RFE, PA, EEPROM et LDO/SWR, sauf que moins de composants passifs sont restés sur le PCB.

Ce module compact est une solution totale pour une combinaison de technologies Wi-Fi + BT.Le module est spécifiquement développé pour les téléphones intelligents et les appareils portables.



Spécifications générales

Nom du modèle

6223A-SRD

Description du produit

Prend en charge les fonctionnalités Wi-Fi/Bluetooth

Dimension

L x l x H : 12 x 12 x 1,8 (typique) mm

Interface Wi-Fi

Prise en charge de SDIO V2.0

Interface BT

UART/PCM

Température de fonctionnement

0°C à 70°C

Température de stockage

-40°C à 85°C

RoHS

Tous les composants matériels sont entièrement conformes à la directive européenne RoHS

Indice de fonctionnement recommandé

L'E/S numérique prend en charge l'application VDD33 ou VDD18.



Min.

Typ.

Max.

Unité

Température de fonctionnement

0

25

70

deg.C

VCC33

3.15

3.3

3,45

V

VDDIO

1.7

1,8 ou 3,3

3,45

V



Spécification RF Wi-Fi/BT 2.1 Spécification RF 2,4 GHz

Caractéristique

La description

Fréquence de fonctionnement

2.400~2.4835GHz

Masque de spectre

Min.b/g/n

Typ.b/g/n

Max.b/g/n

Unité b/g/n

1er lobes latéraux (à fc ± 11MHZ)

-

-42/-38/-32

-

dBr

2èmes lobes latéraux (à fc ± 22MHZ)

-

-52/-60/-60

-

dBr

Fréq.Tolérance

-20/-20/-20

-

20/20/20

ppm

Normes

Wifi:
IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11d, IEEE 802.11e, IEEE 802.11h, IEEE 802.11i

BT :
V2.1+EDR/BT v3.0/BT v3.0+HS/BT v4.2

Modulation

Wifi:
802.11b : CCK (11, 5,5 Mbps),

BPSK (1 Mbps),
802.11g/n : OFDM

BT :
8DPSK, /4 DQPSK, GFSK

QPSK (2 Mbps),

Débits de données PHY

Wifi:
802.11b : 11,5,5,2,1 Mbit/s
802.11g : 54,48,36,24,18,12,9,6 Mbps 802.11n : jusqu'à 150 Mbps

BT :
1 Mbps pour le débit de base
2,3 Mbps pour un débit de données amélioré

Transmission de la puissance de sortie

Wifi:
802.11b@11 Mbps 802.11g@54 Mbps 802.11n@65 Mbps

BT :
Max +10dBm

17±1.5dBm
14±1,5dBm 13±1,5dBm(MCS 7_HT20) 13±1,5dBm(MCS 7_HT40)

GEV

802.11b /1Mbps : EVM??-10dB 802.11b /11Mbps : EVM??-10dB 802.11g /6Mbps : EVM??-5dB 802.11g /54Mbps : EVM??-25dB 802.11n/6.5Mbps : EVM??-5dB 802.11n/65Mbps : EVM??-28dB 802.11n/13.5Mbps : EVM??-5dB 802.11n/135Mbps : EVM??-28dB

Sensibilité du récepteur (Wi-Fi)

802.11b@8% PER
1Mbps
??-91dBm
2 Mbps
?? -89dBm
5,5 Mbps
?? -87dBm
11Mbps
??-85dBm Niveau d'entrée max≥-8

802.11g@10% PAR 6Mbps ??-87dBm 9Mbps ??-86dBm 12Mbps?? -84dBm 18Mbps?? -82dBm 24Mbps?? -79dBm 36Mbps?? -75dBm 48Mbps ??-71dBm 54Mbps ??-70dBm

Niveau d'entrée max≥-20

802.11n@10% PAR HT20_MCS 0 ??-87dBm HT20_MCS 1?? -84dBm HT20_MCS 2 ??-82dBm HT20_MCS 3 ??-79dBm HT20_MCS 4 ??-75dBm HT20_MCS 5 ??-71dBm HT20_MCS 6 ??-70dBm HT20_MCS 7 ??-69dBm Niveau d'entrée max≥-20

HT40_MCS 0??-84 HT40_MCS 1??-81 HT40_MCS 2??-79 HT40_MCS 3??-76 HT40_MCS 4??-72 HT40_MCS 5??-68 HT40_MCS 6??-67 HT40_MCS 7??-66

Sensibilité du récepteur (BT)

-89dBm @ 1Mbps -86dBm @ 2Mbps -83dBm @ 3Mbps

Canal d'exploitation

Wi-Fi 2,4 GHz :
11 : (Ch. 1-11) – États-Unis

13 : (Ch. 1-13) – Europe

TECHNOLOGIE FN-LINK LIMITÉE 4 Informations exclusives et confidentielles

6223A-SRD



14 : (Ch. 1-14) – Japon BT 2,4 GHz : Ch.0 ~78

Contrôle d'accès au support

Wi-Fi : CSMA/CA avec ACK BT : AFH, Time Division

Antenne

Antenne externe

Architecture de réseau

Wi-Fi : Mode Ad-hoc (Peer-to-Peer) Mode Infrastructure

PA logiciel

Wi-Fi Direct
BT : Pico Net, Scatter Net

Sécurité

Wi-Fi : WPA, WPA-PSK, WPA2, WPA2-PSK, WEP 64 bits et 128 bits, IEEE 802.11x, IEEE 802.11i

BT : Appairage simple

Système d'exploitation pris en charge

Android/Linux

Interface hôte

Wi-Fi : SDIO BT : UART

Tension de fonctionnement

Tension d'alimentation des E/S 3,3 ± 10 % Vdc

Dimension

Typique L12.0*W12.0*H1.8mm
