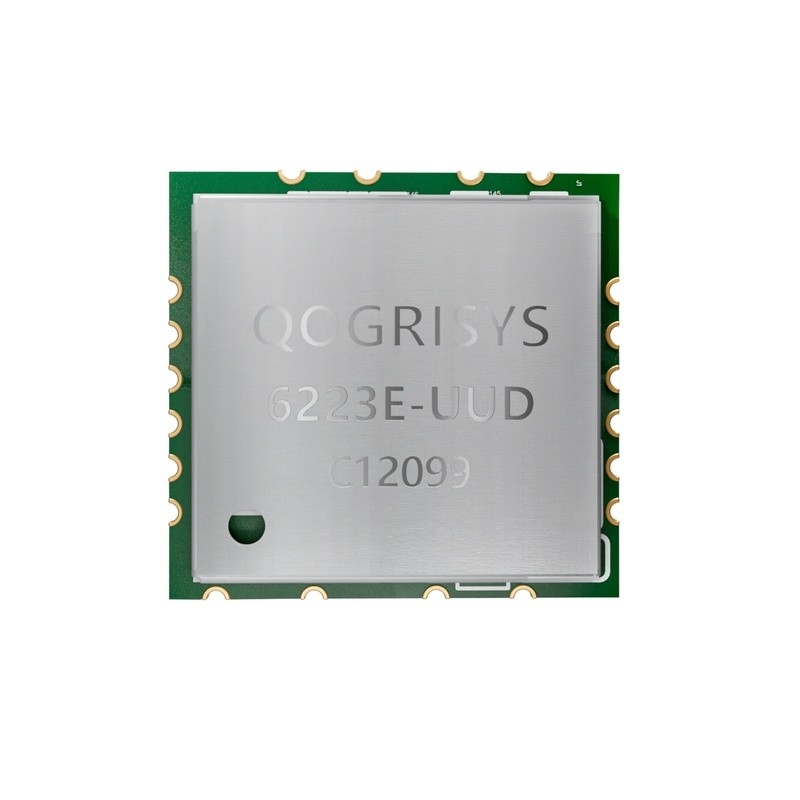

Module sans fil du module 150Mbps BT4.2 EDR rf WIFI d'émetteur-récepteur de Realtek

Détails de produit

Lieu d'origine: La Chine

Nom de marque: OFLYCOMM

Certification: CE/FCC/SRRC/ROHS/REACH

Numéro de modèle: 6223E-UUD

Conditions de paiement et d'expédition

Quantité de commande min: 5/pcs

Prix: USD 2.3-3/pcs

Détails d'emballage: Bobine

Délai de livraison: 15-40 jours ouvrables

Conditions de paiement: T/T

Capacité d'approvisionnement: 4000000pcs/month

Obtenez le meilleur prix
Point culminant:

Module sans fil d'émetteur-récepteur de Realtek

,

module sans fil de l'émetteur-récepteur 150Mbps

,

Module d'EDR rf WIFI

Le type:
commande IC
Lieu d'origine:
Guangdong, Chine
LXW(MM):
12.2 x 13
Fréquence fonctionnante:
2.4GHz
Débit de transmission:
150Mbps
BT aide:
BT 4,2
Le type:
commande IC
Lieu d'origine:
Guangdong, Chine
LXW(MM):
12.2 x 13
Fréquence fonctionnante:
2.4GHz
Débit de transmission:
150Mbps
BT aide:
BT 4,2
Module sans fil du module 150Mbps BT4.2 EDR rf WIFI d'émetteur-récepteur de Realtek

2.4GHz Realtek émetteur-récepteur sans fil BT4.2 RF WIFI Module avec système Android



6223E-UUD est un module Wi-Fi + BT Combo de petite taille et de faible profil, la taille de la carte est de 12,2 mm * 13 mm avec une épaisseur de module de 1,9 mm.Il peut être facilement fabriqué sur le procédé SMT et très adapté pour les tablettes PCIl fournit une interface USB pour le Wi-Fi et le Bluetooth.Le module fournit un héritage simple et des mécanismes de coexistence 20MHz/40MHz pour assurer la compatibilité arrière et réseau et Bluetooth peut prendre en charge BT2.1+EDR/BT3.0 et BT4.2.

Le 6223E-UUD utilise une puce unique Wi-Fi/BT hautement intégrée basée sur un processus COMS avancé.EEPROM et LDO/SWR, sauf que moins de composants passifs sont restés sur les PCB.

Ce module compact est une solution totale pour une combinaison de technologies Wi-Fi + BT. Le module est spécialement développé pour les téléphones intelligents et les appareils portables.



Principales spécifications WLAN/BT

-- PHY: IEEE 802.11 b/g/n avec prise en charge de la bande 2,4 1x1;
-- Wifi prend en charge l'interface USB;
-- BT prend en charge l'interface USB;
-- BT prend en charge la RDE 2.1+;
-- Support téléphonique 4.2;

Principales spécifications du SOC

-- prise en charge de WPA/WPA2;
-- PHY prend en charge 1T1R avec un débit de transmission de 150 Mbps;
• autres spécifications importantes
-- puissance de transmission:

- Le Wi-Fi:
-- 802.11b@11Mbps 16±1.5dBm 802.11g@54Mbps 14±1.5dBm
-- 802.11n@65Mbps 13±1.5 dBm (MCS 7_HT20)
-- BT: Je ne sais pas.
-- Maximum de +10 dBm



Module Dimensions physiques

Module sans fil du module 150Mbps BT4.2 EDR rf WIFI d'émetteur-récepteur de Realtek 0

Diagramme de bloc

Module sans fil du module 150Mbps BT4.2 EDR rf WIFI d'émetteur-récepteur de Realtek 1
